Placas de orificio y Orificio Integral

Foxboro proporciona placas de orificio para cumplir con los requisitos de sus procesos y ofrece tanto placas de orificio compactas como integrales.

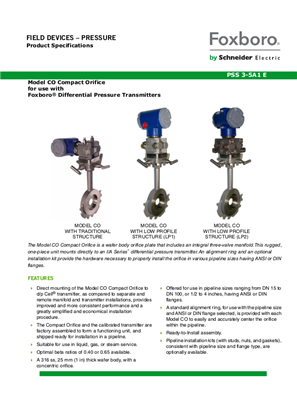

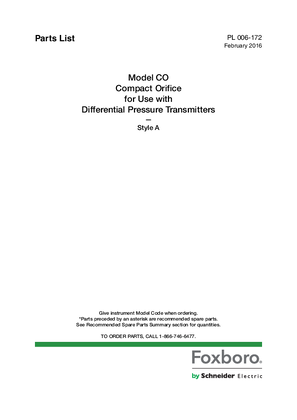

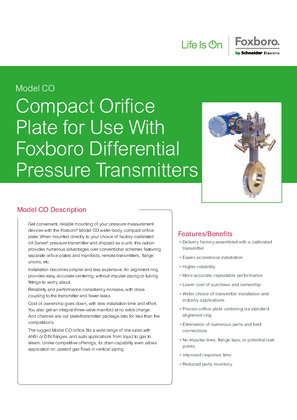

El orificio compacto es un orificio con cuerpo tipo wafer que incluye un manifold integral de tres válvulas. Esta unidad de pieza única se monta directamente en un transmisor de presión diferencial. Un aro de alineación y un kit opcional de instalación proporcionan el hardware necesario para instalar correctamente el orificio en varios tamaños de tuberías que contienen bridas ANSI® o DIN.

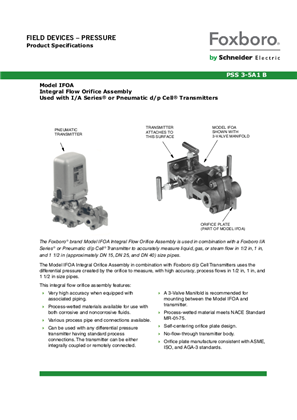

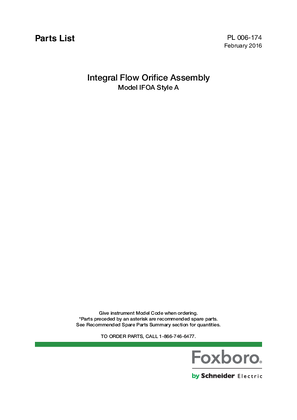

La placa de orificio integral para caudal (IFOA) se adapta a transmisores electrónicos y/o neumáticos para medir velocidades de flujo reducidas.

lineakuantic01

Beneficios principales



  • Orificio compacto: adecuado para usar en servicios líquidos, de gas o vapor
  • Orificio compacto: estructura integral y resistente
  • El orificio compacto y el transmisor calibrado están ensamblados en fábrica
  • IFOA: muy alta precisión cuando se equipa con la tubería asociada
  • IFOA: se usa con cualquier transmisor de presión diferencial que tenga conexiones de procesos estándar
  • IFOA: los materiales en contacto con el proceso están disponibles tanto para fluidos corrosivos como no corrosivos
